ПАК Омикрон Нафта

Программно-аппаратный комплекс "Омикрон Нафта" (ПАК Омикрон Нафта) — это универсальная, полностью российская платформа для построения систем автоматизации и диспетчеризации (АСУ ТП) критически важных объектов различных отраслей промышленности. Его ключевая особенность — полное соответствие требованиям импортозамещения и кибербезопасности в рамках критической информационной инфраструктуры (КИИ) РФ, а также единая среда для всех этапов жизненного цикла АСУ ТП.

Комплекс является отраслево-независимым и может быть адаптирован для управления технологическими процессами в:

  • Нефтегазовая промышленность (НПС, резервуарные парки, наливные терминалы).
  • Химическая и нефтехимическая промышленность (реакторы, линии смешения, системы дозирования).
  • Энергетика (распределительные подстанции, котлы, генераторы).
  • Машиностроение (сборочные и окрасочные линии, участки с ЧПУ).
  • Добыча и переработка природных ресурсов (фабрики, конвейерные линии, дробильные комплексы).

ПАК Омикрон Нафта состит из:

  1. Программное обеспечение (ПО)
    • Операционная система специального назначения «Astra Linux Special Edition»
    • Единая программная платформа «NaftaProcess»
    • Система диспетчеризации и анализа «MDC Омикрон»
  2. Технические средства (Аппаратная часть)
    • Программируемый логический контроллер (ПЛК) MKLogic-500
    • Блок системный DEPO



Программное обеспечение (ПО)

1) Операционная система специального назначения «Astra Linux Special Edition» (Реестровая запись №369 от 08.04.2016)

Роль: Безопасный фундамент всего верхнеуровневого ПО.

Назначение: Обеспечивает легитимную, сертифицированную (ФСТЭК, ФСБ) среду исполнения, исключая использование иностранных ОС и риски, связанные с ними.

2) Распределенная система управления NaftaProcess (Реестровая запись №9801 от 18.03.2021)

Это ключевой компонент, который объединяет в себе три основные функции в рамках единого проекта и интерфейса:

Инженерная станция (IDE): Среда для конфигурирования, программирования и отладки контроллеров (включая MKLogic-500). Позволяет создавать логику управления (на языках МЭК 61131-3), настраивать драйверы связи и разрабатывать мнемосхемы.

Runtime SCADA-сервер/клиент: Исполнительная подсистема визуализации и сбора данных. Отвечает за:

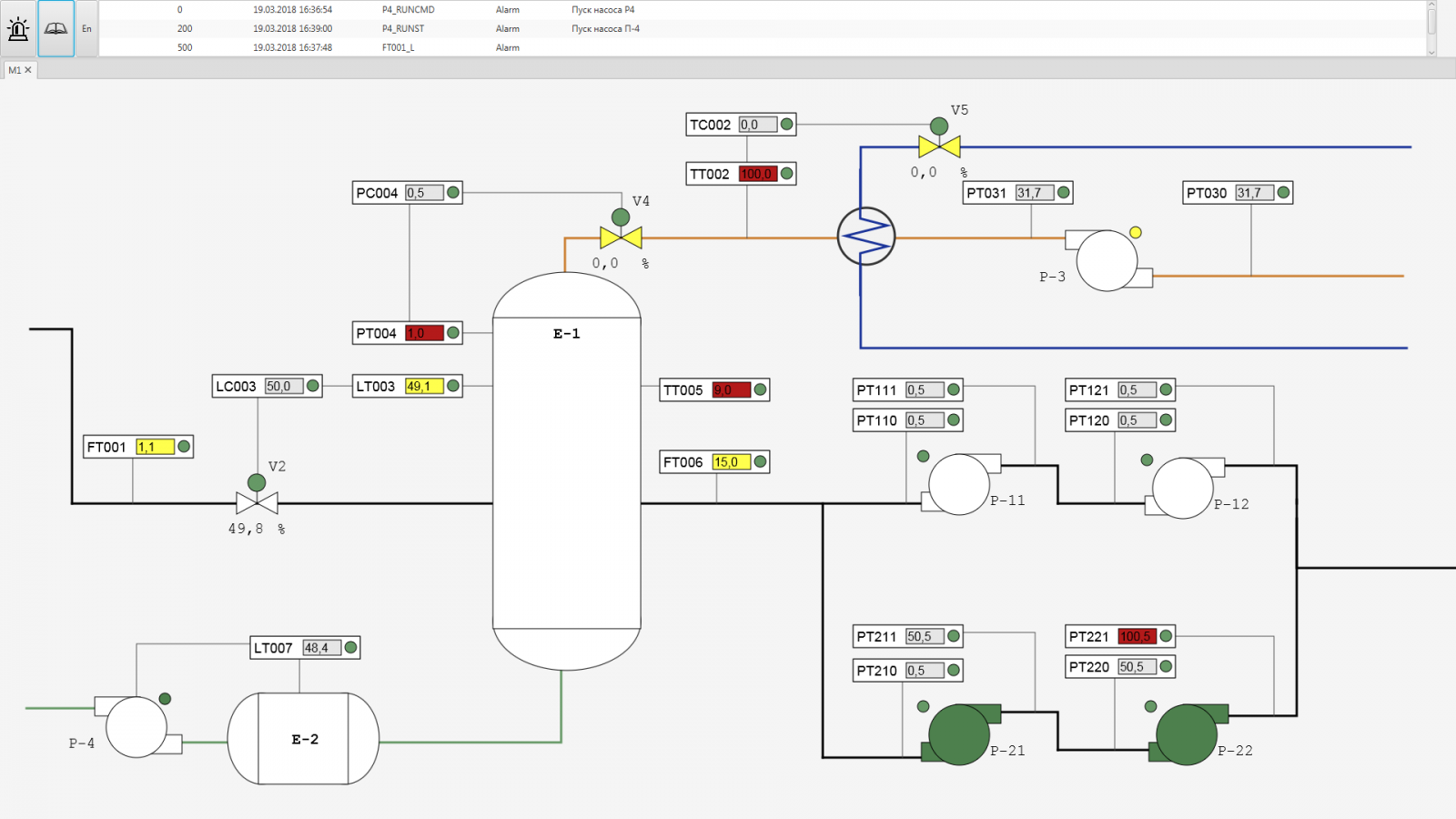

  • Отображение мнемосхем и трендов.
  • Сбор данных с контроллеров в реальном времени.
  • Управление процессами оператором.
  • Архивацию и генерацию аварийных сообщений.

Станция интеграции (Шлюз данных): Обеспечивает взаимодействие с внешними системами. Поддерживает стандартные промышленные протоколы (OPC UA, Modbus TCP/RTU, и др.) и интерфейсы для обмена данными с:

  • Смежными АСУ ТП.
  • Корпоративными системами (MDC, MES, ERP).
  • Базами данных.

3) Система диспетчеризации и анализа «MDC Омикрон» (Реестровая запись №20009 от 27.11.2023)

Роль: Система верхнего уровня для мониторинга и анализа работы группы объектов или всего предприятия.

Назначение:

  • Централизованный сбор данных с NaftaProcess и сторонних систем.
  • Агрегированная визуализация на картах, дашбордах и в сводных отчетах.
  • Анализ эффективности, формирование производственных отчетов.



Технические средства (Аппаратная часть)

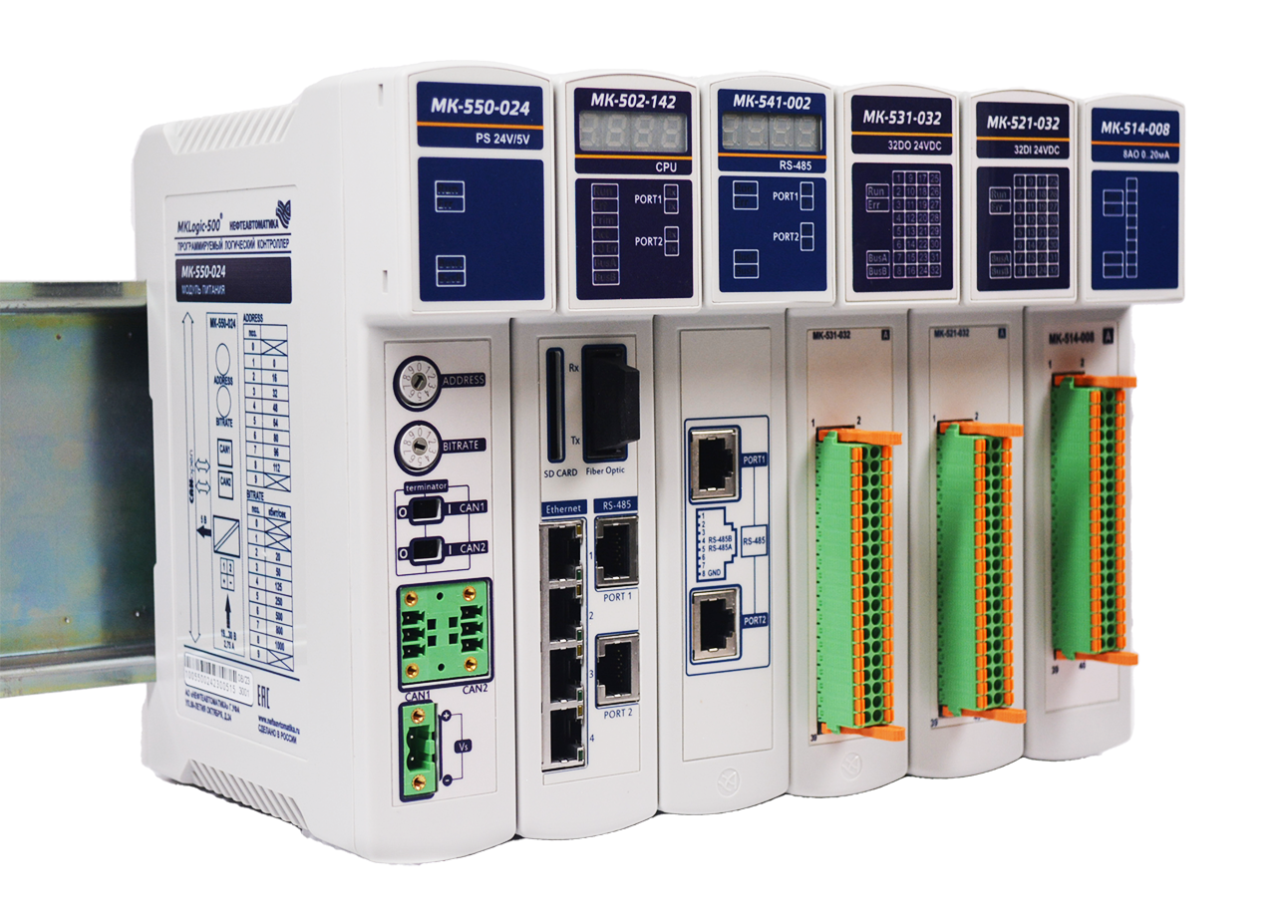

1) Программируемый логический контроллер MKLogic-500® (исполнение RUS) (Номера реестровой записи: 10357221 от 22.11.2022)

Роль: Универсальный, надежный контроллер для локального автоматизированного управления технологическим участком или агрегатом.

Назначение:

  • Выполнение логики управления, написанной в NaftaProcess.
  • Непосредственный сбор сигналов с датчиков и управление исполнительными механизмами.
  • Работа в автономном режиме при потере связи с верхним уровнем, обеспечивая безопасность процесса.

2) Блок системный DEPO (Номера реестровой записи: 10598495, 10598491 от 09.04.2025)

Роль: Аппаратная платформа (промышленный сервер/компьютер) для развертывания ПО верхнего уровня.

Назначение:

  • Установка и работа Astra Linux, NaftaProcess (в роли станции оператора, инженерной станции или станции интеграции) и MDC Омикрон.
  • Обеспечение высокой надежности и готовности за счет конструкции для монтажа в стойку, отказоустойчивого питания и компонентов.



Архитектура и принцип работы (Типовая схема развертывания)

  1. Полевой уровень: Датчики и исполнительные механизмы подключаются к ПЛК серии MKLogic-500.
  2. Уровень управления процессом (Station/Control Level): ПЛК по промышленной сети (Ethernet) обменивается данными с сервером DEPO, на котором работает ПО NaftaProcess. Здесь же на инженерных рабочих станциях осуществляется разработка и конфигурирование проекта.
  3. Операторский уровень: Операторы через клиентские места (NaftaProcess) управляют процессом в реальном времени.
  4. Диспетчерско-корпоративный уровень: Данные через станцию интеграции NaftaProcess или напрямую передаются на сервер MDC Омикрон, где обеспечивается общезаводская видимость и анализ.



Ключевые преимущества ПАК "Омикрон Нафта"

  • Универсальность и сквозная интеграция: Единая среда NaftaProcess для программирования ПЛК, визуализации и интеграции сокращает сроки разработки, обучения и обслуживания.
  • Полный стек импортозамещения: Все компоненты — российского производства, что обеспечивает независимость от санкций и долгосрочную поддержку.
  • Соответствие требованиям безопасности: Сертифицировано по требованиям ФСТЭК и ФСБ для объектов КИИ.
  • Масштабируемость: Возможность построения систем от небольшой установки до распределенного предприятия с тысячами точек ввода-вывода.
  • Открытость: Поддержка стандартных протоколов позволяет интегрировать комплекс с оборудованием других производителей и вышестоящими информационными системами.



ПАК Омикрон Нафта — это не просто набор программ и оборудования, а целостная, кроссотраслевая экосистема для создания современных, безопасных и полностью отечественных АСУ ТП. Она закрывает все задачи: от программирования контроллера до предоставления аналитики руководству предприятия.
